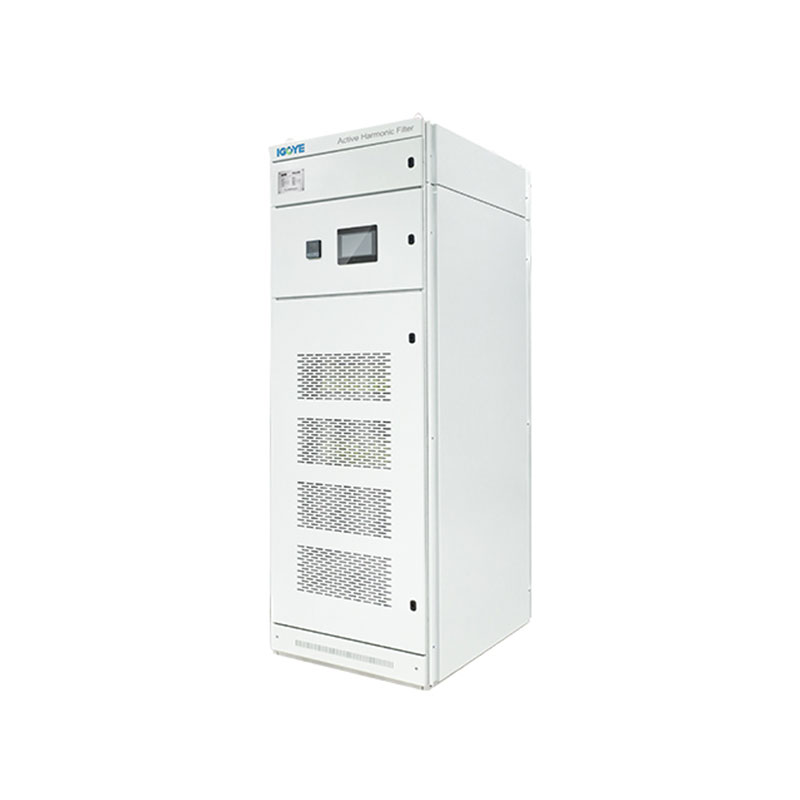

500v କ୍ୟାବିନେଟ୍-ପ୍ରକାର ସକ୍ରିୟ ହରମୋନିକ୍ ଫିଲ୍ଟର୍ |

ଶସ୍ତା ମୂଲ୍ୟ ସହିତ 500V କ୍ୟାବିନେଟର ସକ୍ରିୟ ହାରମୋନିକ୍ ଫିଲ୍ଟର୍ 500V 3-ପର୍ଯ୍ୟାୟରେ ହରମୋନିକ୍ସ 500v 3-ପର୍ଯ୍ୟାୟରେ ହାରମୋନିକ୍ସ ନିୟୋଜିତ ହାରମୋନିକ୍ସ | ଡିଜିଟାଲ୍ କଣ୍ଟ୍ରୋଲ୍, ମଡେଲାନ୍ସକୁ ଖରାପ, ସଂଶୋଧନ କରୁଥିବା 50 ତମ ହାଲୁକା ସହିତ କ୍ଷତିପୂରଣ ଏବଂ କ୍ଷତିପୂରଣ ଦେଇଥାଏ | ମଧ୍ୟମ-ଭୋଲଟେଜ୍ ବିଭାଜନ ବଣ୍ଟନ ପାଇଁ ଆଦର୍ଶ, ଭାରୀ ଶିଳ୍ପ, ଏବଂ ନବୀକରଣ ଯୋଗ୍ୟ ଶକ୍ତି ପ୍ରଣାଳୀ ପାଇଁ ଆଦର୍ଶ | ତୁମର ବ୍ୟବସାୟ ଲକ୍ଷ୍ୟ ସହିତ ଆଲାଇନ୍ ହୋଇଥିବା ଏକ ଉଦ୍ଧୃତି ପାଇଁ ପହଞ୍ଚ!

Product Description

500v କ୍ୟାବିନେଟର ତିନି-ତାରରେ ତିନି-ତାର ଏବଂ ଚାରି-ୱାୟାର ବ eraital୍ତିକ ତନ୍ତ୍ରଗୁଡ଼ିକ ପାଇଁ ଏକ ଉଚ୍ଚ-କାର୍ଯ୍ୟଦକ୍ଷତା ସମାଧାନ ଉପସ୍ଥାପନ କରେ | ଉନ୍ନତ DSP + CPLD ଡିଜିଟାଲ ନିୟନ୍ତ୍ରଣ ଏବଂ ଏକ ତିନି ସ୍ତରୀୟ ଟପୋଲୋଜି ନିଯୁକ୍ତି ପାଇବା, ଏହି apf 50 ତମ ହରମୋନିକ୍ ପର୍ଯ୍ୟନ୍ତ ସଠିକ୍ ହାରମୋନିକ୍ ସାମ୍ପ୍ରତିକ କ୍ଷତିପକ୍ଷତା ହାସଲ କରେ, ଯେତେବେଳେ ତିନି-ପର୍ଯ୍ୟାୟର ଅସନ୍ତୁଳନକୁ ସମାଧାନ କରିଥାଏ | ଏହାର ମଡ୍ୟୁଲାର୍ ଡିଜାଇନ୍ ଏକାଧିକ ୟୁନିଟ୍ ର ସମାନ୍ତରାଳ ସଂଯୋଗ ମାଧ୍ୟମରେ ଅକ୍ଷମତ କ୍ଷମତା ସକ୍ଷମ କରେ | ସ୍ Independ ାଧୀନ ଏୟାର ନଳୀ ସହିତ ଏକ ଘୃଣ୍ୟ କ୍ୟାବିନେଟ ମଧ୍ୟରେ ଆବଦ୍ଧ, 500v କ୍ୟାବିନେଟର ସକ୍ରିୟ ହରମୋନିକ୍ ଫିଲ୍ଟ୍ରାଫରେସନ ଅପରେସନ୍ ଏବଂ ସହଜ ରକ୍ଷଣାବେକ୍ଷଣ ସୁଦୃ। 400A ଏବଂ cvar କ୍ଷମତା ରଖି ଉପଲବ୍ଧ, ଉପଲବ୍ଧ ସାମ୍ପ୍ରତିକ ମୂଲ୍ୟାୟନ ସହିତ ଏହି ଏଟିଫ୍, 500 ଟି ସିଷ୍ଟମ୍ ପାଇଁ ବିସ୍ତୃତ ଶକ୍ତି ଗୁଣବତ୍ତା ଉନ୍ନତି ପ୍ରଦାନ କରନ୍ତୁ |

ମଡେଲ୍ ବର୍ଣ୍ଣନା:

Vy	Ahf	0.5	100A	/	4L	C
ଏଣ୍ଟରପ୍ରାଇଜ୍ କୋଡ୍	ସକ୍ରିୟ ହରମୋନିକ୍ ଫିଲ୍ଟର୍ \|	ଭୋଲଟେଜ୍ ସ୍ତର \| 0.5: 500v ± 20%	ରେଟେଡ୍ କ୍ଷମତା (kvar) 100a \|		3L: ତିନି-ପର୍ଯ୍ୟାୟ ତିନି-ତାର \| 4L: ତିନି-ପର୍ଯ୍ୟାୟ ଚାରି-ତାର \|	C: କ୍ୟାବିନେଟ୍ \|

ବ Feature ଶିଷ୍ଟ୍ୟ:

Main Dsp + cpld ବ୍ୟବହାର କରୁଥିବା ସମସ୍ତ ଡିଭିଡି କଣ୍ଟ୍ରୋଲ୍ CORE, ତିନି ସ୍ତରୀୟ ଟପୋଲୋଜି ଟେକ୍ନୋଲୋଜି, ଉନ୍ନତ ହାରମୋନିକ୍ ଚିହ୍ନଟ ଆଲଗୋରିଦମ ଏବଂ PWM କଣ୍ଟ୍ରୋଲ୍ ରଣଗୀତା ହାସଲ କରିବାକୁ Pwm କଣ୍ଟ୍ରୋଲ୍ ରଣନୀତି ହାସଲ କରନ୍ତୁ |
MedOUT MEDOULULIT ଡିଜାଇନ୍ ଗ୍ରହଣ କରନ୍ତୁ, ଯାହା ଏକାଧିକ ମଡ୍ୟୁଲଗୁଡ଼ିକର ସମାନ୍ତରାଳ ସଂଯୋଗକୁ ସହଜ କରିଥାଏ, ଛୋଟ ସ୍ଥାନ ନିଅନ୍ତୁ ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣ କରିବା ସହଜ |
ସ୍ independ ାଧୀନ ବାୟୁ ନଳବର ଏବଂ ସ୍ independent ାଧୀନ ଗୋଦାମର ଗଠନମୂଳକ ଡିଜାଇନ୍ ଉପକରଣଗୁଡ଼ିକର ସ୍ଥିର କାର୍ଯ୍ୟକୁ ସୁନିଶ୍ଚିତ କରେ |
2 ରୁ 5 ରୁ 50 ଅମମୁସିକ୍ସର ବିଭିନ୍ନ ପ୍ରକାରର ହାରାମୋନିକ୍ସ ଫିଲ୍ଟର ହରମାଳିକା ଫିଲ୍ଟର ସାମରିକ ଫିଲ୍ଟର୍ କରିପାରିବେ, ଏବଂ ଏକ ସମୟରେ ତିନି ପର୍ଯ୍ୟାୟ ଅସନ୍ତୁଳିତ ସମସ୍ୟାର ସମାଧାନ କରିପାରିବେ |
Your ହରମୋନିକ୍ ଫିଲ୍ଟରିଂ ହାର ଅଧିକ | ଯଦି କ୍ଷମତା ଅନୁମତି ଦିଏ, ହରମୋନିକ୍ ସାମ୍ପ୍ରତିକ ଫିଲ୍ଟରିଂ ହାର 95% ରୁ ଅଧିକ ହୋଇପାରେ | ଯନ୍ତ୍ରପାତିଗୁଡ଼ିକର ଦୀର୍ଘକାଳୀନ ସ୍ଥିର କାର୍ଯ୍ୟ ନିଶ୍ଚିତ କରିବାକୁ 100% ସାମ୍ପ୍ରତିକ ସୀମା ଆଉଟପୁଟ୍ ସେଟ୍ କରନ୍ତୁ |

ପ୍ରୟୋଗଗୁଡ଼ିକ:

500v କ୍ୟାବିନେଟର ପାଟ୍ୟୁନିକ ଗୁଣବତ୍ତା ଉନ୍ନତି ପାଇଁ ଆଧୁନିକ ଗୁଣବତ୍ତା ଉନ୍ନତି ପାଇଁ ଯାଞ୍ଚ କରାଯାଇଥାଏ, ସଠିକ ଗୁଣବତ୍ତା ଉନ୍ନତି ପାଇଁ ପାୱାର ଗୁଣାତ୍ମକ ଉନ୍ନତି ପାଇଁ ପରିକଳ୍ପିତ |

● ମଧ୍ୟମ-ଭୋଲଟେଜ୍ ପାୱାର୍ ବଣ୍ଟନ:ହରମୋନିକ୍ ବିକୃତିର ଚାଳିତ ଶକ୍ତି ବିଭାଜନ ଏବଂ ତନ୍ତ୍ର ଦକ୍ଷତା ଉନ୍ନତି କରି ଶକ୍ତି ବିତରଣ ନେଟୱାର୍କଗୁଡ଼ିକ ସ୍ଥିର କରିବା |
● ଭାରୀ ଶିଳ୍ପ ପ୍ରକ୍ରିୟାକରଣ:ହାଇରୋନିକ୍ ବିଷୟବସ୍ତୁ ସହିତ ଶିଶୁର ସମ୍ବେଦନଶୀଳ ଉପକରଣର ନିର୍ଭରଯୋଗ୍ୟ ଉପକରଣର ନିଶ୍ଚିତଯୋଗ୍ୟ ବ୍ୟକ୍ତିବିଶକ୍ତିର ଉତ୍ତରାଧିକାରୀ |
● ନବୀକରଣ ଯୋଗ୍ୟ ଶକ୍ତି ସିଷ୍ଟମ୍ (ମଧ୍ୟମ ଭୋଲଟେଣ୍ଟ):ମଧ୍ୟମ-ଭୋଲ୍ଟିନେସନ୍ ପୁନ on ରନାକୃତ ଶକ୍ତି ଉତ୍ସ ସମୟରେ ପାୱାର୍ ଗୁଣବତ୍ତା ଉନ୍ନତି |
● ସାମୁଦ୍ରିକ ଏବଂ ଅଫଶୋର ପ୍ରୟୋଗଗୁଡ଼ିକ:କଠୋର ପରିବେଶରେ ଯେଉଁଠାରେ 500V ସିଷ୍ଟମ ସାଧାରଣ ଅଟେ, ଯେଉଁଠାରେ 500V ସିଷ୍ଟମ୍ ସାଧାରଣ ଅଟେ |

500v କ୍ୟାବିନେଟର ଟାଇପ୍ ଆକ୍ଟିଭ୍ ହରମୋନିକ୍ ଫିଲ୍ଟରଗୁଡିକ 500V ପ୍ରୟୋଗ ଦାବି କରି ଶକ୍ତି ଗୁଣକୁ ଅପ୍ଟାଇମ କରିବା ପାଇଁ ଏକ ଦୃ ust ଏବଂ ଆଡାପେବନ ଯୋଗ୍ୟ ସମାଧାନ ପ୍ରଦାନ କରିଥାଏ |

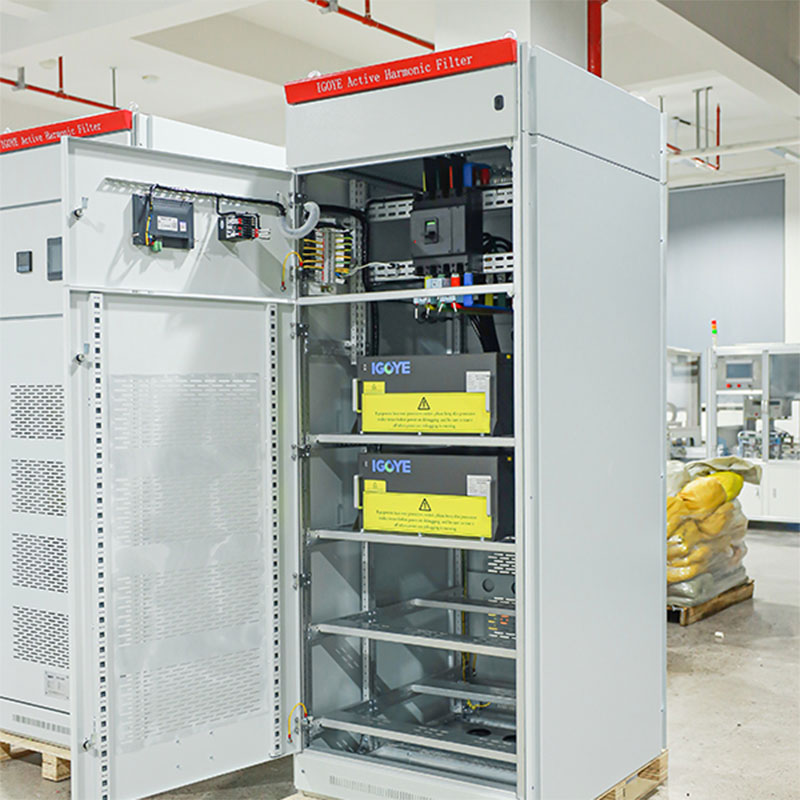

500V Cabinet-type Active Harmonic Filter

ଯାନ୍ତ୍ରିକ ପାରାମିଟରଗୁଡିକ:

	220V ସିରିଜ୍ \|	380V ସିରିଜ୍ \|	500v ସିରିଜ୍ \|		690v ସିରିଜ୍ \|
ଉଚ୍ଚତା	Gb / t3859 ଅନୁଯାୟୀ 1000m ଉପରେ, ଫଳପ୍ରଦ \|
ପରିବେଶ ତାପମାତ୍ରା \|	-20 ~ + 50 ℃
ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା \|	390%, ମାସିକ ସର୍ବନିମ୍ନ ତାପମାତ୍ରା 25 ℃ ଯେତେବେଳେ ଭୂପୃଷ୍ଠରେ କ cen ଣସି ଉପକୃତ ହୁଏ \|
ପ୍ରଦୂଷଣ ସ୍ତର	ନିମ୍ନରେ ସ୍ତର III ନିମ୍ନରେ \|
ଅପରେଟିଂ ଭୋଲଟେଜ୍ \|	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
କାର୍ଯ୍ୟ ସୂଚୀ	50hz ± 5%
କ୍ଷତିପୂରଣ କରେଣ୍ଟ୍ \|	25A	25/50/75/100 / 150A \|	100A		100A
ଗ୍ରୀଡ୍ structure ାଞ୍ଚା \|	L / n	3p3w / 3p4w	3p3w / 3p4w		3p3w / 3p4w
ୟୁନିଟ୍ ସଂଖ୍ୟା ସମାନ୍ତରାଳରେ ସଂଯୁକ୍ତ \|	ଉଲିଲାଇଟେଡ୍ \|
ସାମଗ୍ରିକ ମେସିନ୍ ଦକ୍ଷତା \|	≥97%
ଗ୍ରୀଡ୍ structure ାଞ୍ଚା \|	32KHZ	16 କିଲାଗ୍ \|	12.8khz		12.8khz
କ୍ଷତିପୂରଣ ପରିସର \|	2 ~ 50times, ଏକକ କ୍ଷତିପୂରଣ ହାର ନିୟନ୍ତ୍ରିତ \|
କାର୍ଯ୍ୟର ତାଲିକା	ପ୍ରତିକ୍ରିୟାଶୀଳ ଶକ୍ତି \|	ପ୍ରତିକ୍ରିୟାଶୀଳ ଶକ୍ତି, ପ୍ରତିକ୍ରିୟାଶୀଳ ଶକ୍ତି + ଅସୀମତା \|
ପ୍ରତିକ୍ରିୟାଶୀଳ ଶକ୍ତି \| କ୍ଷତିପୂରଣ ହାର	≥95%	> 92%
ନିରପେକ୍ଷ ଫିଲ୍ଟରିଂ \| ସାମର୍ଥ୍ୟ \|		ନିରପେକ୍ଷ ଲାଇନ୍ ଫିଲ୍ଟରିଂ କ୍ଷମତା ହେଉଛି 3 ଗୁଣ ଯାହାକି ପର୍ଯ୍ୟାୟ ଫିଲ୍ଟରିଂ କ୍ଷମତା \|
ପୂର୍ଣ୍ଣ ପ୍ରତିକ୍ରିୟା ସମୟ \|	<10ms	<40 ମି		<40 ମି	<40 ମି
ଶବ୍ଦ	≤60DB	≤60DB		≤65db	≤65db
ନିୟନ୍ତ୍ରଣ ପଦ୍ଧତି \|	2-We485 ଇଣ୍ଟରଫେସ୍ (GPRS / WIFI କୁ ସମର୍ଥନ କରେ)
ସୁରକ୍ଷା	ଓଭର ଲୋଡ୍, ସଫ୍ଟୱେର୍ / ହାର୍ଡୱେର୍ ଓଭରକେର୍ସିଜ୍, ଗ୍ରୀଡ୍ ଓଭରଭୋଣ୍ଟେଜ୍ ଏବଂ ଅଣ୍ଡରଭୋଲେଜ୍, ପାୱେର ବିଫଳତା, ବିଦ୍ରୋହୀ, ବାରମ୍ବାର ଅବନତି ସୁରକ୍ଷା, ଇତ୍ୟାଦି \|	ଓଭରଲୋଡ୍, ସଫ୍ଟୱେର୍ / ହାର୍ଡୱେର୍ ଓଭରକେର୍୍ରେଡ୍, ଗ୍ରୀଡ୍ ଓଭରଭୋଟେଜ୍, ଗ୍ରୀଡ୍ ଓଭରଭୋଣ୍ଟେଜ୍, ଗ୍ରୀଡ୍ ବିଫଳତା, ବିଦାୟୀତା, ବର୍ଦ୍ଧିତ ଅସ୍ୱାଭାବିକ, କ୍ଷୁଦ୍ରତା, ବର୍ଦ୍ଧିତ ଅସ୍ୱାସ୍ଥ୍ୟ, ଇତ୍ୟାଦି \|
ସ୍ଥାପନ ପଦ୍ଧତି	ର୍ୟାକ୍ / ୱାଲ୍-ମାଉଣ୍ଟେଡ୍ \|		ଥାକ
ଆସୁଥିବା ରେଖା \|	ଆସୁଥିବା (RAK ପ୍ରକାର), ଉପର ଆସୁଥିବା (ୱାଲ୍-ମାଉଣ୍ଟେଡ୍)		ଆସୁଥିବା ଲାଇନକୁ ଫେରନ୍ତୁ \|
ସୁରକ୍ଷା ସ୍ତର	Ip20

ମଡେଲ୍ ଏବଂ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ:

500V Cabinet-type Active Harmonic Filter

କ୍ୟାବିନେଟ୍ ଡିଭାଇସ୍ ମଡେଲ୍ \|
ମଡେଲ୍ ନମ୍ବର \|	କ୍ଷତିପୂରଣ କ୍ଷମତା (kvar)	ସିଷ୍ଟମ୍ ଭୋଲଟେଜ୍ (v)	ପରିମାପ (d * w * h)	କୁଲିଂ ପଦ୍ଧତି \|
GY APF-0.4-4-4-4- 4L-C	100	380 ± 20%	800 * 1000 * 2200 ମିମି \|	ବାଧ୍ୟତାମୂଳକ ବାୟୁ ଥଣ୍ଡା \|
GY APF-0.4-4-4- 4L-C	150	380 ± 20%	800 * 1000 * 2200 ମିମି \|
GY APF-0.4-200A / 4L-C	200	380 ± 20%	800 * 1000 * 2200 ମିମି \|
GY APF-0-4-4-4-4- 4L-C	250	380 ± 20%	800 * 1000 * 2200 ମିମି \|
GY APF-0.4-300A / 4L-C	300	380 ± 20%	800 * 1000 * 2200 ମିମି \|
GY APF-0.4-400A / 4L-C	400	380 ± 20%	800 * 1000 * 2200 ମିମି \|
GY APF-0.5-300A / 4L-C	300	500 ± 20%	800 * 1000 * 2200 ମିମି \|
GY APF-0.69-300A / 4L-C	300	690 ± 20%	800 * 1000 * 2200 ମିମି \|
